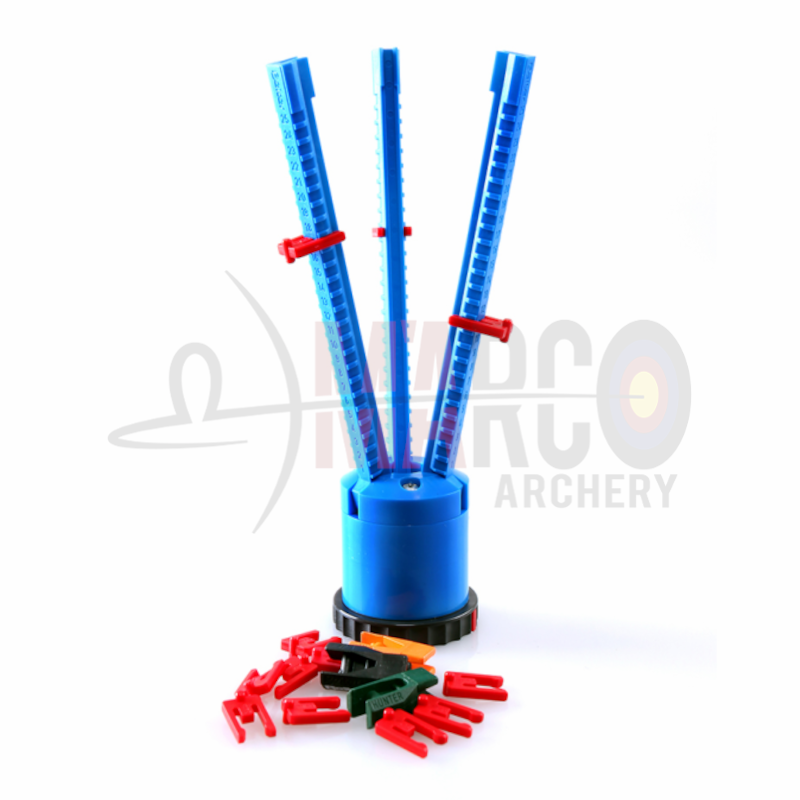

BEITER IMPENNATORE TRI-LINER

Il Tri-Liner di Beiter serve per segnare l'esatta posizione delle alette spin (es. Spin Wings™, Elivanes, Gas Pro, ecc...) su aste con cocche con un diametro esterno pari o inferiore a 7,2mm (9/32'').
Grazie al Tri-Liner Beiter è possibile segnare le posizioni esatte in cui dovranno essere incollate le alette. È possibile calcolare l'orientamento esatto delle cocche e delle alette agendo sull'anello regolatore posizionato sul retro del Tri-Liner (fig. 1) e sulle linguette dei righelli (le 3 aste del Tri-Liner, fig.2).
Sta all'utente decidere la posizione di cocche e alette e tracciare sulle aste i punti desiderati.
RH o LH, ricurvo o compound.

Contenuto della confezione:
1 Beiter Tri-Liner
1 Adattatore per impennaggio #1
1 Adattatore per impennaggio #2
1 Adattatore per impennaggio Hunter
12 linguette

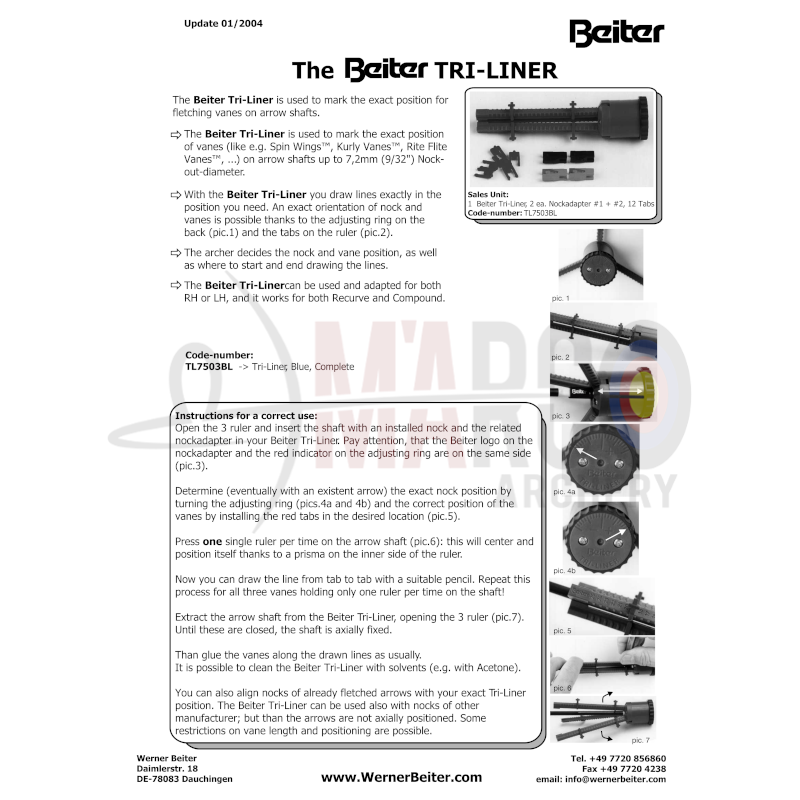

Istruzioni per l'uso:
Aprire i 3 righelli e inserire l'asta con cocca e adattatore nel Tri-Liner Beiter. Assicurarsi che il logo Beiter sull'adattatore e l'indicatore rosso sull'anello regolatore siano sullo stesso lato (fig.3).
Determinare (eventualmente facendo il confronto con una freccia già impennata) la posizione esatta della cocca operando sull'anello regolatore (fig.4a e 4b), e la posizione corretta delle alette applicando ai righelli le linguette nei punti desiderati (fig.5).
Premere leggermente un solo righello per volta contro l'asta (fig.6): si centrerà e posizionerà in maniera corretta grazie ad un prisma presente sul lato interno dei righelli.
Ora sarà possibile tracciare con una matita la linea da una linguetta all'altra. Ripetere quest'operazione per le altre 2 alette tenendo in mente di premere un solo righello per volta contro l'asta.
Estrarre l'asta dal Tri-Liner e aprire i 3 righelli (fig.7). Fintanto che questi sono chiusi l'asta è bloccata.
Incollare le alette lungo le linee tracciate come al solito.
È possibile pulire il Tri-Liner con solventi (es. acetone).
È anche possibile allineare cocche di frecce già impennate per regolare la posizione dell'anello. Il Tri-Liner Beiter può anche essere usato con cocche di altri produttori, ma è opportuno tenere a mente che in tal caso le frecce non saranno posizionate correttamente e sarà necessario effettuare delle regolazioni addizionali. È inoltre possibile che vi siano alcune restrizioni su lunghezza e posizione delle alette.
